GC富士玻璃离子调拌，你需要注意这些事项

GC富士玻璃离子调拌，你需要注意这些事项

玻璃离子水门汀（glass ionomer cements，GIC）是在聚羧酸锌水门汀和硅水门汀的基础上发展起来的。它对牙髓刺激小，热膨胀系数与牙齿接近，并能释放氟离子，预防继发龋。



玻璃离子水门汀的反应原理

富士玻璃离子由粉剂和液剂组成：粉剂主要成份SiO2-Al2O3-CaF2-Na3AlF6 含氟硅铝玻璃(可能含有少量聚丙烯酸粉末)（碱性物质），液剂主要成份是羧酸聚合物(聚丙烯酸,马莱酸等)、酒石酸、水（酸性物质）。

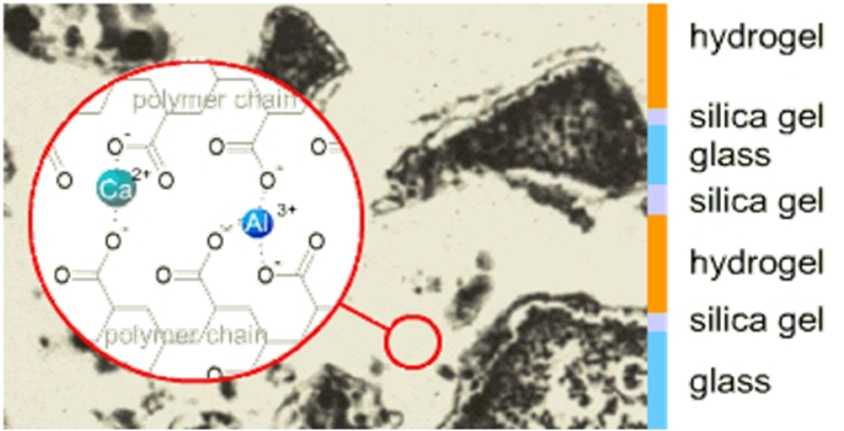

玻璃离子反应机理：酸碱中和反应，通过调拌将粉液混合后，液剂中羧酸基团（COOH）不断解离成氢离子（H＋）和羧酸阴离子基团（COO-），其中H＋不断向粉粒表面穿透，使金属阳离子（主要是Ca2＋和Al3＋）与羧酸根阴离子结合成交链的聚羧酸盐，直至粉剂中的金属离子耗尽成为硅凝胶，玻璃微粒通过表层硅水凝胶构成钙盐铝盐矩阵结构。



调拌是玻璃离子临床使用是否成功的重要条件之一，玻璃离子的调拌比例会影响最终的各种理化性质，调拌比例请按照产品说明书上的要求操作（富士玻璃离子产品的粉剂瓶盖上也有标识粉液比例）



玻璃离子的标准调拌步骤

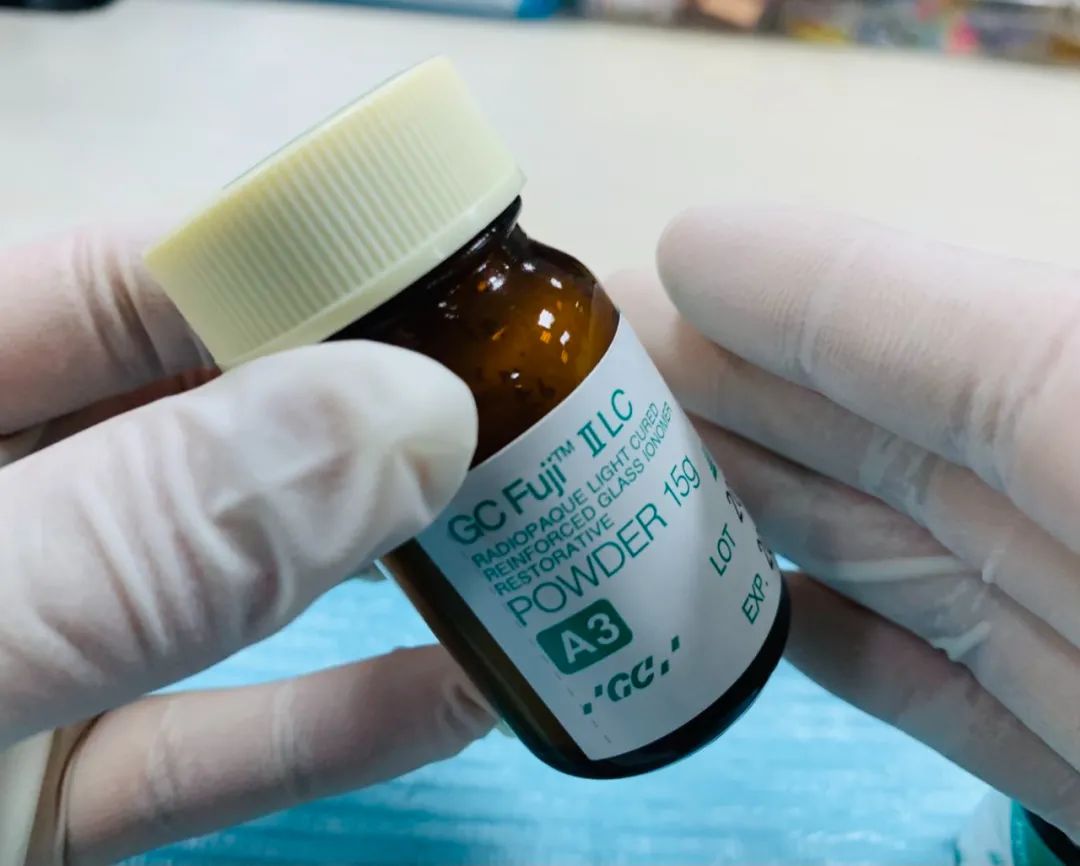

今日示例调拌步骤以GC Fuji Ⅱ LC树脂加强型玻璃离子为例

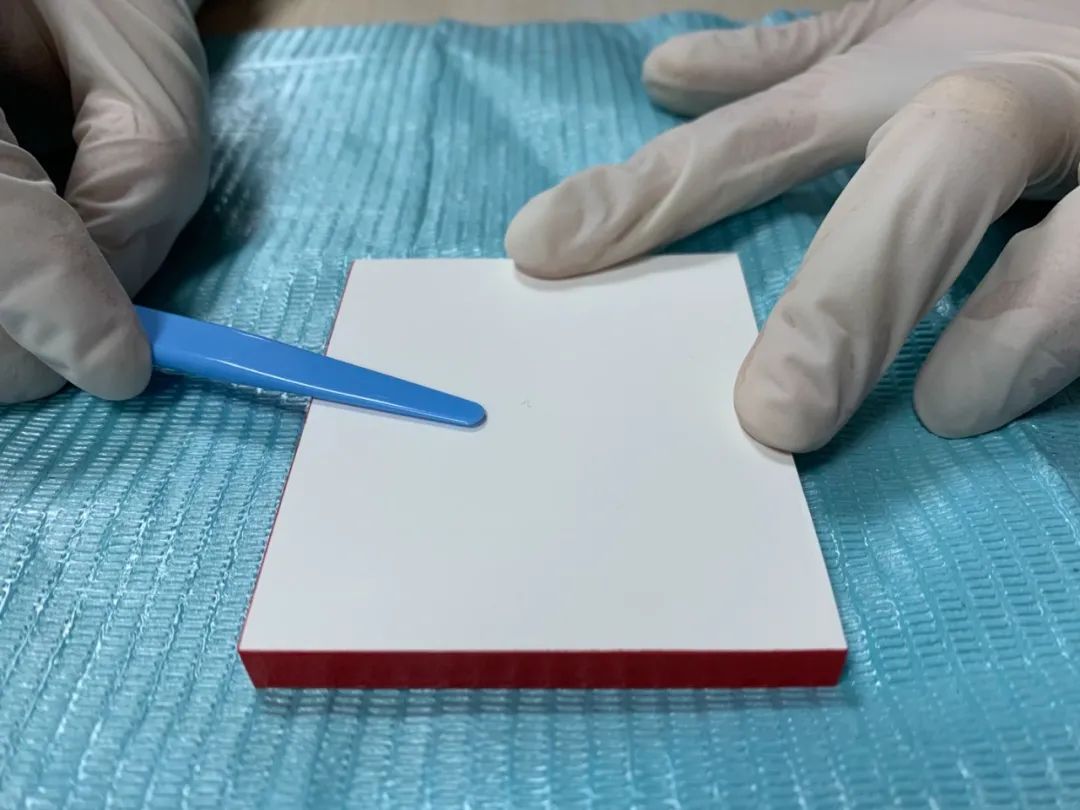

摆放调拌纸

正确地摆放调拌纸，手要压在纸板分开的两边，杜绝调拌过程中，纸板掀起，粉末散落。

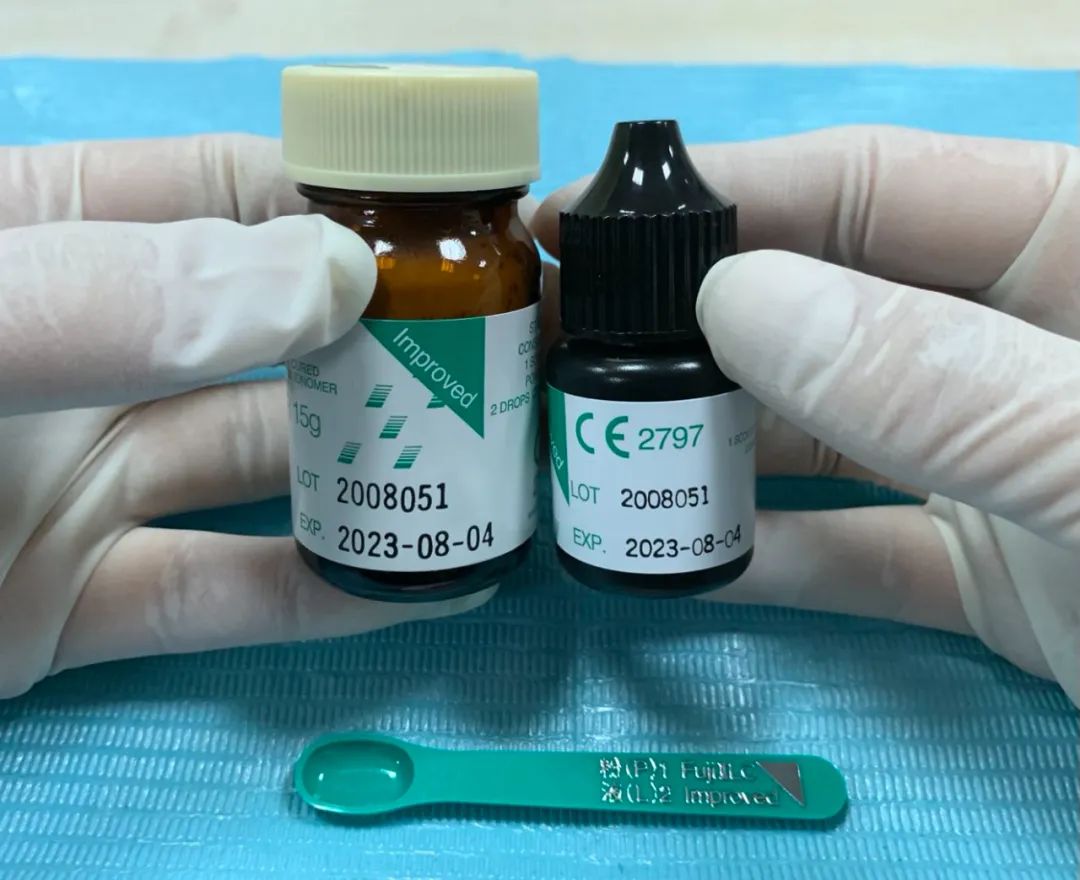

检查效期

检查粉和液的有效期



轻拍粉瓶

如粉每天使用频率高，第一个使用的人轻拍瓶体即可，取粉完成后，要盖好瓶盖，防止材料受潮，影响性能。

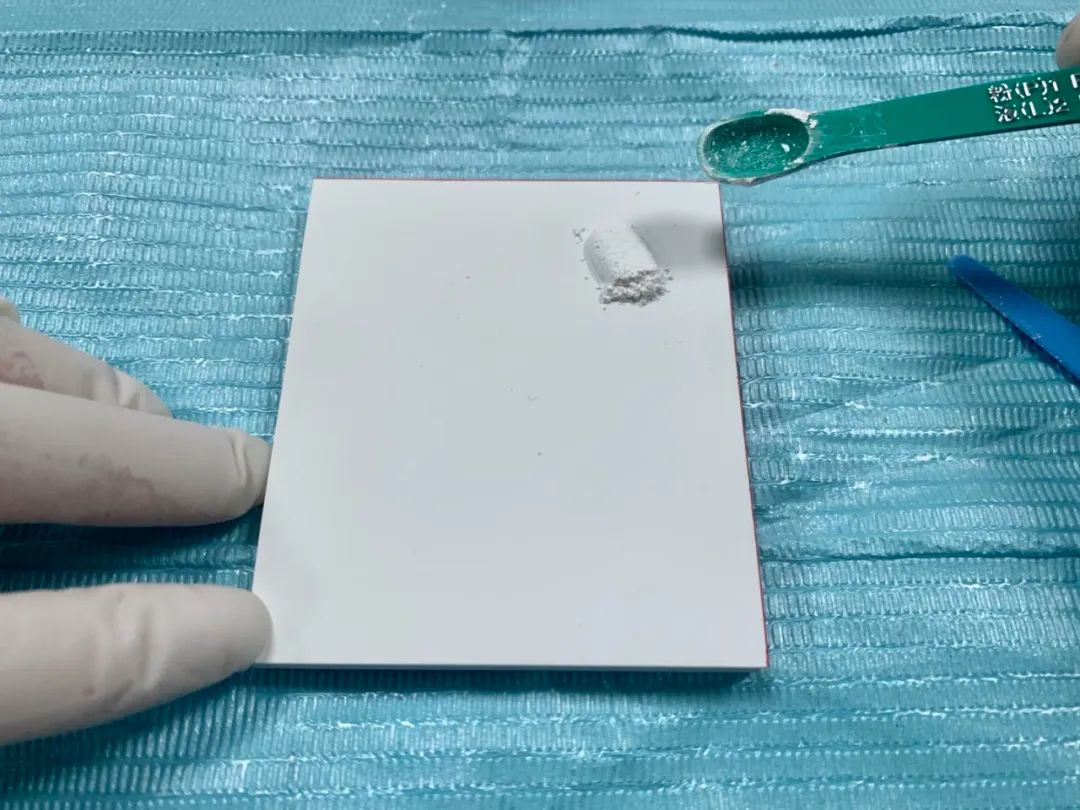

取粉

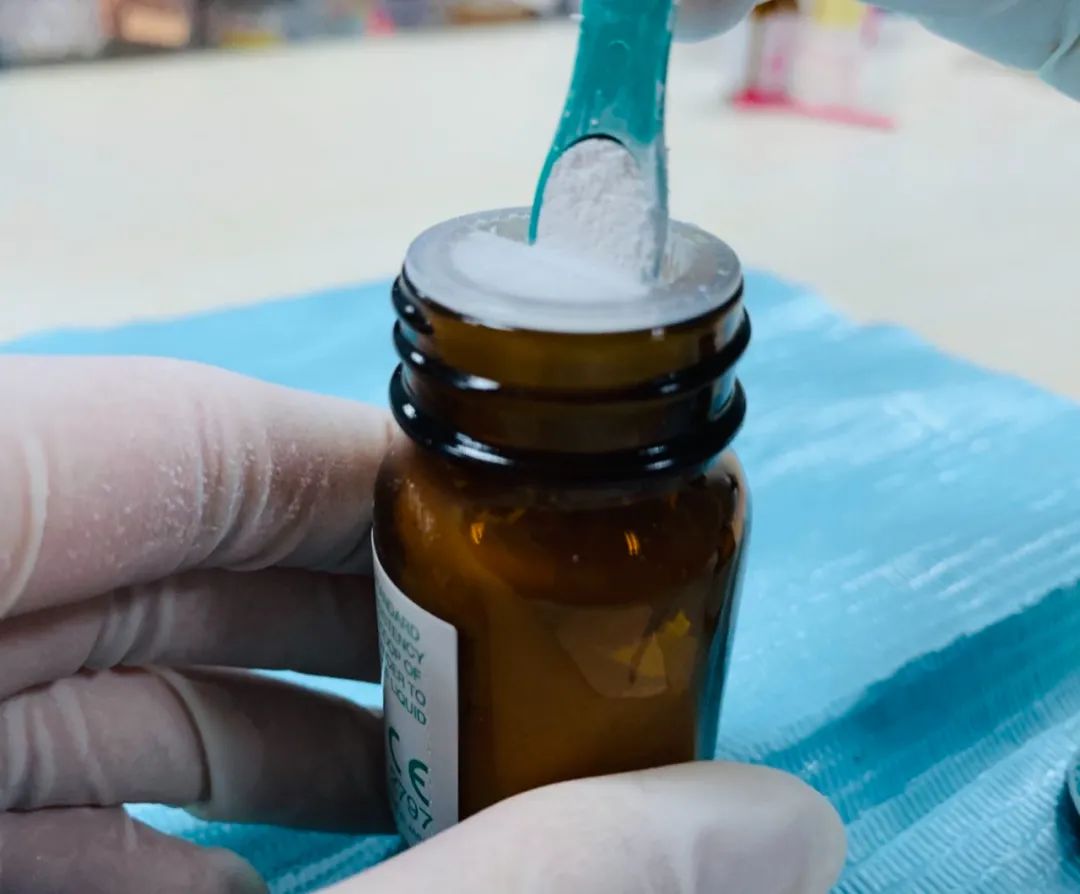

使用瓶口刮板取一平勺粉放置在调拌纸上 ，注意粉液比例！

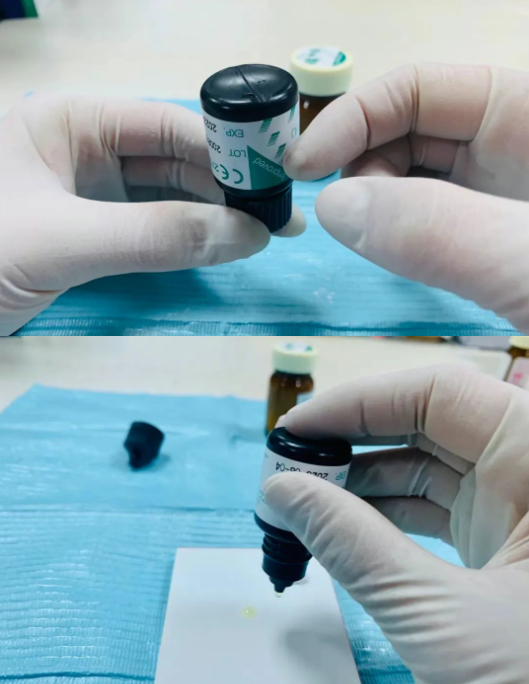

取液

注意轻弹瓶体排出气泡  让液自然、均匀滴落。

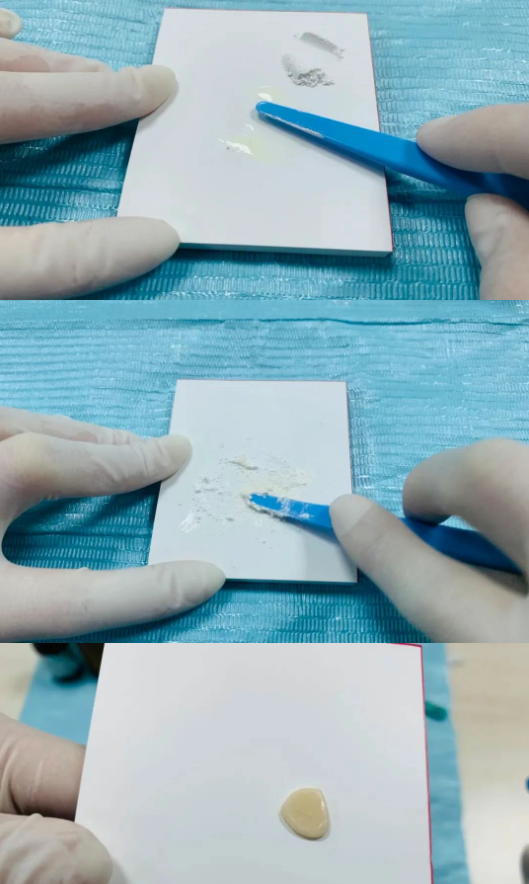

调拌

将粉一分为二，分次调拌；第一份粉调拌10秒后，将第二份粉混入调拌10-15秒，调拌总时间约为20-25秒。（一次混合产生大量热量后会加速固化，影响效果）



调拌注意事项

为什么玻璃离子的调拌对材料的使用很重要呢？
1、玻璃离子的调拌比例会影响其最终的各种理化性质
过稠：粉末过多---物理强度增加但是充填物会有浮起的现象；
过稀：粉末过少---物理强度降低导致充填物脱落
        液体过多---酸性较强---刺激牙髓。
2、调拌应该在规定的时间内按照标准的调拌方法进行
•调拌时间：在标准调拌时间结束后材料应该正好具有最佳的充填或者粘固性质。
     •超过规定时间材料的可操作性降低（甚至无法操作）
     •低于规定时间材料反应不完全，体现不了良好的性质

•调拌器材：建议使用GC公司配备的调拌纸和塑料调拌刀，每页调拌纸只可以使用一次，塑料调拌刀上的剩余材料可通过浸泡清水去除。

•调拌温度：调拌环境的温度高则固化时间加快，温度低则固化时间减慢，一般厂家数据都是在23摄氏度的数据，冷藏粉、液可以延长操作时间。

3、不同产品的取粉勺大小不同，请不要使用与产品不匹配的勺子取粉。
