从光引发剂到蓝光危害：树脂光固化的临床底层逻辑

从光引发剂到蓝光危害：树脂光固化的临床底层逻辑


图 1：哈利·波特的魔杖与光固化灯导光棒对比

“魔杖选择巫师。对于我们这些研究魔杖学问的人来说，这一点向来是显而易见的。这种联结十分复杂：先是初见的吸引，而后是双向的经验求索 —— 魔杖向巫师学习，巫师亦向魔杖学习。”

这句话出自加里克·奥利凡德，在《哈利·波特》系列中，他是全球顶尖魔杖制作工坊的主人。而这句关于“魔杖”的描述，为何能与粘接树脂产生关联？

树脂基修复材料是当代口腔美学修复的核心材料，而能否自信、可预期地使用这类材料，是修复成功的关键。光固化设备，正是将可预期的树脂粘接技术应用于临床、创造“神奇修复效果”的堪称典范的“魔杖”。因此，真正理解并能熟练运用光固化原理与操作流程的牙医，就是名副其实的修复“魔法师”。

本文将阐述光固化树脂材料相关的核心原理与临床意义。无论活化方式如何（光固化 vs 自固化），掌握聚合反应过程中的基础反应机制，都能帮助牙医做出正确的粘接决策，精准把控修复效果。

“哈利凭借他的魔杖，完成了无数非凡的壮举。”

绝大多数树脂基修复产品都采用同一类基础单体体系，遵循相同的聚合反应机制。要实现可预期的操作过程与修复效果，就必须深刻理解这一反应的原理。

甲基丙烯酸酯类是树脂基材料的核心结构骨架。碳-碳双键是这类单体的主链，也是聚合反应的起点 —— 这是一个富电子键，被称为乙烯基，其 α-碳原子上连接有甲基。甲基丙烯酸酯的基础结构如图 2 所示，其中符号“R”代表可接入的各类取代基团，通过接入不同取代基，可赋予材料独特的化学性能与粘接性能。

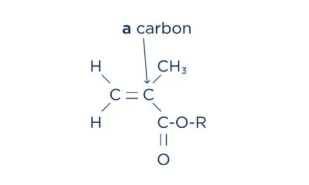

图 2：甲基丙烯酸酯的基础结构

聚合反应的核心是自由基的生成。我们可以把乙烯基比作一根被压缩的弹簧，时刻等待着释放被束缚的能量。当受到辐射能（光）、化学能（自固化）或热能活化时，这一化学键会发生断裂，生成自由基。这些自由基会与其他乙烯基发生反应，将其他甲基丙烯酸酯基团相互连接（聚合），最终形成聚合物长链。

自由基的生成效率与聚合度，与所提供的能量强度、体系内的单体含量直接相关。当自由基被消耗殆尽，聚合物长链（交联 / 粘接）完全形成时，聚合反应便终止。正是通过这些化学反应实现树脂的聚合固化，才成就了口腔美学修复中无数的“非凡壮举”。

“哈利的魔杖以冬青木为杖身，杖芯是凤凰羽毛。这对独一无二的杖身与杖芯组合，在遇到命中注定的主人时，便会所向披靡。”

树脂固化的核心，是引发反应的启动。

对于自固化材料，聚合反应由化学成分之间的反应启动，只有化学引发剂配比恰当，才能保证聚合反应充分、完全地进行。

而对于光固化体系，自由基的引发，源于树脂基质内光引发剂的活化。这些对光敏感的化学物质，通过吸收特定波长的光线，启动聚合反应。

最常用的光引发剂是樟脑醌。与苯基丙二酮（PPD）一样，樟脑醌属于 II 型引发剂，这类引发剂需要与胺类化学物质发生反应，才能产生活化的自由基。而 I 型引发剂，如 Lucirin TPO、义获嘉 Ivocerin，与 II 型引发剂相比，本身具有更高的吸光性能与更高效的量子产率。

树脂光引发剂的活化波段位于可见光光谱范围内（400～700 纳米）。所有光引发剂均可被蓝光或紫光波段的光线激活，但每种引发剂都有其独特的吸光特性与吸光峰值（图 3）。

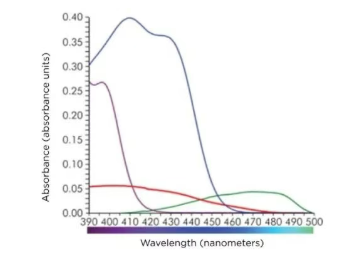

图 3：相同浓度下，不同光引发剂的光谱吸收曲线。绿线代表樟脑醌；紫线代表 Lucerin TPO；红线代表苯基丙二酮；蓝线代表义获嘉 Ivocerin。

“不同的魔杖，会带来截然不同的性能表现与使用效果。”

1976 年，首款可见光固化直接复合树脂应用于临床，当时采用的光源是钨丝灯。在此之后，各类光源与改良型设备不断问世。

LED 技术的发展，彻底革新了光活化技术。 与此前需要灯丝激活与光学滤光片的传统光源不同，LED 设备功耗更低，可采用电池供电，同时具备更强的光子产生能力，能更高效地启动光固化聚合反应。

初代 LED 光源体积大、产热显著，当时枪式设备十分常见，因为需要宽大的机身容纳光源并实现散热。随着 LED 技术的不断进步，发光二极管的体积越来越小、功率越来越高，同时产热极低。尽管如今仍有枪式 LED 光固化灯在售，但笔式光固化灯已成为临床主流 —— 这类设备的发光二极管位于导光棒的出光端或紧邻出光端，可保证光线与光源平行射出，不仅便于口内就位，还能将直射光精准传递至树脂或粘接剂处。

“他挥舞着魔杖，历经了无数场史诗般的战斗。”

如今绝大多数口腔临床操作都依赖树脂的聚合反应，因此光活化修复操作的适应证，已成为口腔修复与治疗临床的核心内容。然而，很多牙医却对光固化操作的重要性不以为然。大量针对全科口腔临床的研究与评估显示，临床所用的固化设备输出的光功率普遍不足，且绝大多数固化设备都缺乏妥善的维护与保养。考虑到充足的光输出对修复体的长期成功率至关重要，这些发现无疑是灾难性的。

厂家通常会标注光源尖端的辐照度数值，仅参考这些数值的牙医，可能会误以为自己使用的是高功率光源。但实际上，到达树脂表面的辐照度可能会大幅衰减 —— 树脂表面通常距离固化灯尖端有 2～8 毫米的距离（图 4）。部分固化灯在 8 mm 处，输出的辐照度甚至不足标称值的 25%！

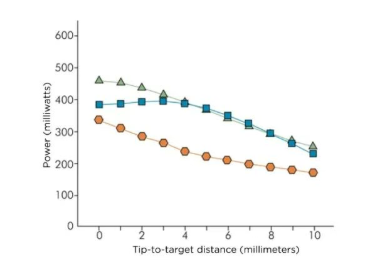

图 4：三款不同固化灯的功率与灯尖 - 靶目标距离的关系。绿色三角代表 3M Elipar DeepCure-S；蓝色方块代表 Valo Grand；橙色六边形代表登士柏西诺德 SmartLite Focus。

牙医在固化树脂材料时，必须考虑固化深度与照射距离。这一点在龈缘位置尤为关键。龈缘区域聚合不充分，会导致修复体边缘着色、继发龋，最终造成修复体早期脱落。当固化深度增加、光源与树脂的距离增大时，应适当延长固化时间。

“哈利所掌握的魔法知识与积累的实战经验，可以说远超他的同龄同学。”

光束均匀性是保证树脂充分聚合的另一项关键因素，因为固化灯发出的光线，其能量分布可能并不均匀（图 5、图 6）。

光束中可能存在“冷区”或“热区”，这意味着部分区域的光输出充足，而另一部分区域的光线能量无法满足树脂完全聚合的需求。

固化灯尖端的尺寸与直径各不相同，若灯尖尺寸远小于大面积的牙体预备体，会导致光衰减异常，树脂固化不充分。

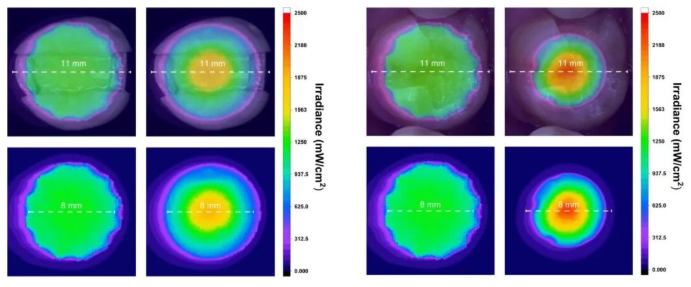

图 5、图 6：部分导光棒的尺寸无法完全覆盖整个牙体预备区。这些图片由达尔豪西大学生物医学工程学院口腔临床科学系教授理查德·普莱斯制作，展示了两种不同光源的照射效果。图 7 为 义获嘉 Bluephase G4 固化灯，图 8 为 3M Elipar S10 固化灯。尽管 Bluephase G4 的辐照度数值相对更低，但其数值仍高于 1000 毫瓦 / 平方厘米，且在更大的照射范围内实现了均匀的能量分布。

光固化灯的正确定位与规范使用，是树脂修复操作的核心环节。“固化材料”通常是给椅旁助手的操作指令，但你的助手是否真正理解充分光固化的重要性与临床意义？未经规范培训的助手，可能无法正确调整固化灯尖端的位置与角度，也不会针对过深的修复体边缘延长固化时间。固化操作，远没有看上去那么简单！

“如今，你的魔杖中，蕴藏着你无畏勇气所赋予的强大力量。”

导光棒与灯尖若附着碎屑，会大幅降低辐照度，减少到达树脂材料的光线总量，因此必须彻底清除灯尖表面堆积的固化树脂。导光棒的灭菌处理也会降低其亮度与发光度，而在导光棒外包裹灭菌屏障，会造成光输出的显著衰减；部分研究显示，使用保护套会导致辐照度下降 40%。若使用的固化设备配有可拆式导光棒，应将清洁固化灯机身内部的镜片与滤光片纳入日常维护流程。

临床医生无法通过肉眼评估固化灯输出光线的质量与能量，因此可能会对树脂是否实现了全层充分固化产生虚假的安全感。随着使用时间的增加，固化灯的光源会发生老化，输出功率也会随之下降。建议在固化灯全新时记录其光输出功率，随后使用辐照计定期监测，掌握其功率随时间的衰减情况。辐照计的价格相对较高，但若有需求，部分厂家或销售代表可常规提供这项检测服务。

“杖尖迸发出了红色的火花。”

众所周知，长期累积的蓝光暴露会对视网膜造成损伤，国际非电离辐射防护委员会也已制定了光辐射的相关安全指南。高强度蓝光会造成即时且不可逆的视网膜灼伤，而长期蓝光暴露会加速视网膜老化，增加黄斑变性的发病风险。

440 纳米波段的“蓝光危害”最强，而这正是牙科光固化设备的最大发射峰。一项最新研究显示，在正常的牙科工作日中，未佩戴防护镜的临床医生，若每次固化操作仅直视光源 1 秒，仅需 7 次固化循环，暴露剂量就会达到每日最大推荐辐射限值。蓝光滤过眼镜可将 500 纳米以下的光线透过率降至 1% 以下，佩戴橙色遮光防护镜，能让临床医生安全地观察整个固化过程。

“哈利在霍格沃茨的求学岁月中，始终挥舞着这支魔杖，也展现了他日益精进的魔法技艺。”

正如哈利·波特一样，如今的牙医也能完成无数非凡的口腔修复壮举！树脂粘接剂为我们提供了实现修复体自然美观、长期耐用、效果可预期的巨大可能，而这一切，都源于对树脂材料聚合反应过程的精准把控。

光活化技术让临床医生能够完全掌控修复材料的凝固与固化过程。 深刻理解光活化的化学反应机制、功能特点、变化规律与临床管理要点，医生就能像魔法师一样，游刃有余地运用当代树脂材料，创造出色的临床效果。

参考文献

1.Mutluay, MM, Rueggeberg, FA, & Price, RB (2014). Effect of using proper light-curing techniques on energy delivered to a Class 1 restoration. Quintessence International (Berlin, Germany), 45(7), 549–556.

2.Rueggeberg, FA, Giannini, M, Arrais, CAG, & Price, RBT (2017). Light curing in dentistry and clinical implications: A literature review. Brazilian Oral Research, 31(Suppl 1), e61.

3.Price, RB, Labrie, D, Whalen, JM, & Felix, CM (2011). Effect of distance on irradiance and beam homogeneity from 4 light-emitting diode curing units. Journal (Canadian Dental Association), 77, B9.
